包钢加固:包钢加固法是通过将钢板固定于混凝土/砌体结构构件,并用锚栓进行锚固,然后通过压力注胶/浆使钢板与加固构件形成整体受力。相当于对被加固构件进行了体外配筋。包钢加固适用于受弯、受拉、受剪构件,充分利用原构件的承载力,通过后增钢板和原构件的共同受力,大幅提高构件的承载能力。包钢加固施工简便、可靠,基本不增加构件自重、不影响构件外形。
包钢加固使钢板与混凝土/砌体结构形成统一的整体,利用钢板良好的抗拉强度达到增强构件承载能力及刚度的目的,不仅提高了被加固构件的强度,而且对裂缝的开展及挠度均有抑制作用,当采用包钢加固时钢板厚度一般不宜小于5mm。
包钢加固具有以下几种优点
①适用范围广:可用于混凝土梁、板、柱、墙等结构。也可用于砌体结构墙,柱等 ②可靠性高:经过多年的施工实践和工程案列,已完全足够证明包钢加固可达到设计使用荷 载要求,且工艺成熟。
③造价较低:与加大截面加固相比,包钢加固施工快、无湿作业、材料损耗较少,故造价相对 较低
④施工简单快捷:相对于加大截面等加固方式来说,包钢加固工序较少、施工简单快捷,施工 完成后一般72小时便可达到设计使用强度。
包钢加固流程:混凝土基层处理 → 固定钢板→钢板封缝→胶粘剂配制→压力注胶/浆→固化→防腐防 火处理→维护

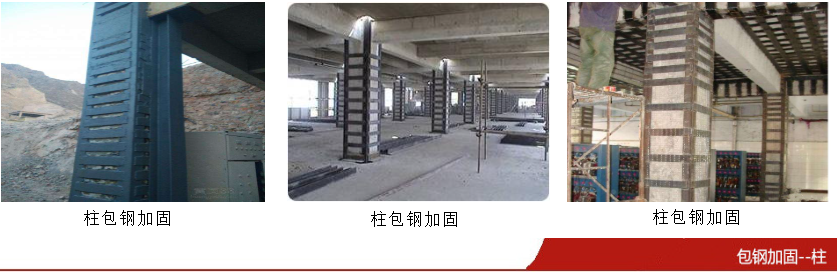

包钢加固——柱

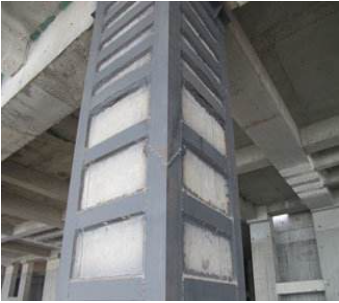

混凝土柱包钢加固是将角钢/钢板固定于柱的四角,通过钢板条进行拉接角钢并注胶/浆,使新增钢构件与被加固构件有效结合,以增加构件的承载力。使钢板/角钢与混凝土形成统一的整体,利用钢板良好的抗拉强度达到增强构件承载能力及刚度的目的。
混凝土柱包钢加固多用于提高柱轴心受压承载力、斜截面承载力以及位移延性的加固,当轴心受压柱的正截面承载力不足时,可采用沿其全长设置钢板箍的方法进行加固;当柱斜截面受剪承载力不足时,可将柱四角设置角钢,然后通过钢板条做成环形箍,且方向与柱的纵轴线垂直,此方法还可用于当柱因延性不足而进行的抗震加固。包钢加固完成后通常表面配以砂浆保护层

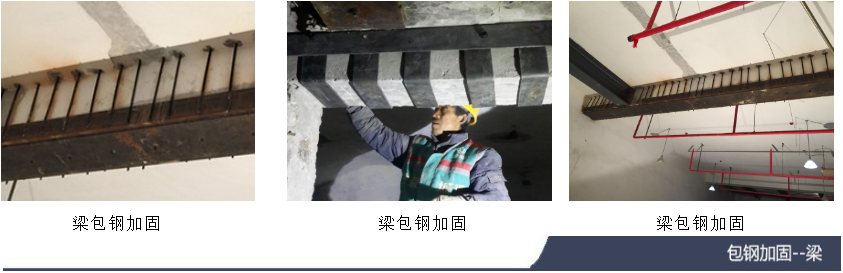

包钢加固——梁
梁包钢加固是通过钢板固定于混凝土梁上,通过焊接等方式进行成型固定,通过锚栓固定于加固构件基层,然后采用压力注胶形式密实,利用钢板良好的抗拉强度达到增强构件承载能力及刚度的目的。包钢加固增加截面尺寸较小,是一种既简便又可靠的加固方法,承载力可大幅度提高(混凝土强度在C15以下时不宜采用此方案)。
当采用包钢加固时可采用包钢板加固或包角钢加固,包钢加固时钢板厚度不宜小于5mm,梁侧加U型箍及压条加固,当采用包角钢加固时梁侧宜采用丝杆焊接角钢后穿楼板固定。包钢施工完成后应进行防腐和防火处理。
该法受力可靠、施工简便、现场工作量较小,但用钢量较大,可大幅度地提高混凝土梁的承载力
施工流程:粘贴面处理 → 加压固定及卸荷系统准备(根据实际情况和设计要求,卸荷步骤有时省去) → 钢材固定 → 配置胶粘剂压力注胶 → 固化、卸加压固定系统 → 防腐防火处理 → 维护

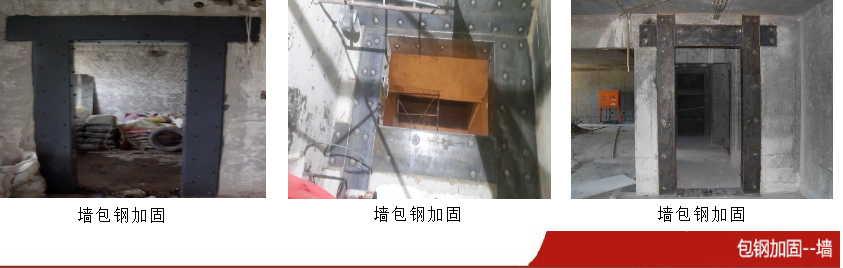

包钢加固——墙
墙体包钢加固:墙体包钢加固是通过钢板固定于混凝土墙上,通过焊接等方式进行成型固定,通过锚栓固定于加固构件基层,然后采用压力注胶形式密实,利用钢板良好的抗拉强度达到增强构件承载能力及刚度的目的。
墙体包钢加固:多用于墙体尺寸、配筋及轴压比不符合规范规定,墙体开洞后加固
图示:

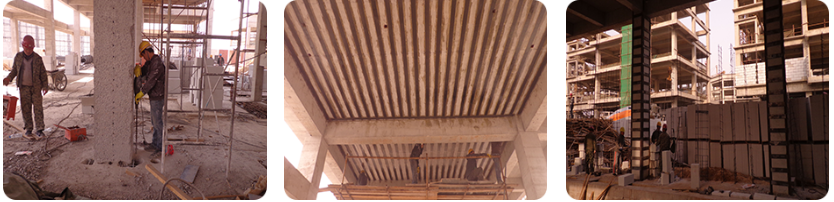

1.本工程为西安市某环保公司生产车间改造加固案例分享,本楼为在建的框架结构,地上三层,无地下室,现由于该楼局部功能发生变化,根据原设计院提供的图纸及甲方要求,现仅对1-7轴的一层不满足使用要求的的柱及地梁采用粘钢包钢结构补强。以下为现场施工照片:
2.本工程为恒大影视城南北楼拆除改造加固项目案例分享。因结构功能改变拆除局部梁、板、柱,采用新增梁、粘钢加固的处理方式,局部楼板、柱子、梁采用粘贴碳纤维、加大截面、包钢加固等方法,新增钢结构。以下为现场施工照片
