承重墙分为:砖墙和混凝土墙两种。由于砖墙抗压承载力相对较小,砖墙建筑一般不高于6层,6层以上建筑的承重墙多为钢筋混凝土墙体,下面我们介绍常用的几种加固方式。
混凝土墙加固方式有:
①:增大截面加固法
②:粘贴钢板加固法
混凝土墙开洞加固方式有(当边长小于300mm时可不做加固处理):
①:粘贴钢板加固
②:湿包钢加固
③:碳纤维加固
砖墙加固方式有:
①:钢筋混凝土面层加固法(增大截面加固)
②:增设扶壁柱加固法
③:砌体压力注浆补强加固法
砖墙开洞加固方式有:
①:增加混凝土抱框加固
②:包钢加固
③:增加过梁加固
墙体加固方式有很多种,在选取加固方式时应根据引起加固的原因和原结构的状况综合考虑。
混凝土墙增大截面加固法
当墙体承载力不满足规范要求时,当墙体尺寸、配筋及轴压比不符合规范规定时,当墙体混凝土强度偏低或施工质量存在严重缺陷时,均可采用此方法加固(增大截面加固可采用单面或双面)。混凝土面层厚度应不小于60mm,新增混凝土强度等级应比原结构混凝土提高一级,且不低于C25。
施工流程:基层凿毛处理→钢筋制作安装→模板制作→涂刷界面剂→合模→混凝土浇筑→养护→ 拆模。

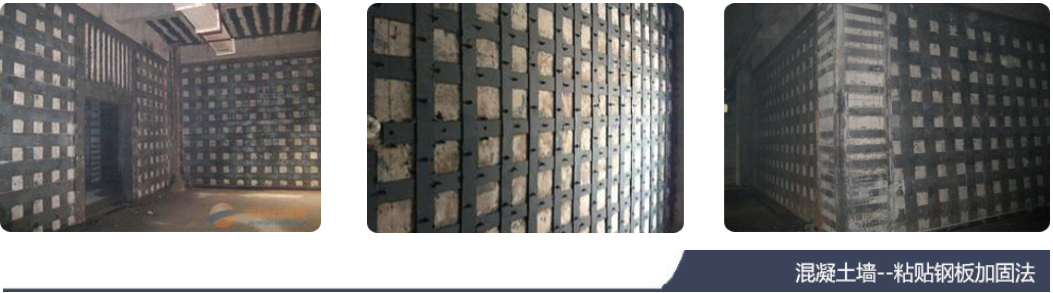

混凝土墙粘贴钢板加固法
当墙体仅因配筋不足时,可采用粘贴钢板加固法。扁钢规格及分布应由计算确定,一般取-(80-120)*(3-4)@300-500;扁钢采用锚栓附加锚固。
施工流程:粘贴面处理 → 加压固定及卸荷系统准备(根据实际情况和设计要求,卸荷步骤有时省去) → 胶粘剂配制 → 涂胶和粘贴钢板 → 固化、卸加压固定系统 → 防腐防火处理 → 维护
混凝土墙开洞加固方法
混凝土墙体开洞宜采用静力切割形式进行,当洞口边长不大于300mm时,可不用加固处理。
当混凝土墙体开洞后通常采用三种加固方式:粘钢加固、碳纤维加固、包钢加固
粘钢加固:粘钢加固是将钢板采用高性能的环氧类粘接剂粘结于混凝土构件的表面,使钢板与混凝土形成统一的整体,利用钢板良好的抗拉强度达到增强构件承载能力及刚度的目的。
碳纤维加固:具有节省空间、施工简便、不需要现场固定设施、施工质量易保证、基本不增加结构尺寸及自重、耐腐蚀、耐久性能好、造价低等特点
包钢加固:包钢加固是通过钢板固定于混凝土梁上,通过焊接等方式进行成型固定,通过锚栓固定于加固构件基层,然后采用压力注胶形式密实,利用钢板良好的抗拉强度达到增强构件承载能力及刚度的目的。
砖墙加固方法
当砌体承重墙在提高抗震等级或提高承载力时通常用的加固方式有三种:
一、钢筋混凝土面层加固法:在原墙体侧面增配钢筋混凝土面层,以提高其受压、受剪、抗震等级。加固用的混凝土强度不宜低于C25,厚度应大于60mm.
二、增设扶壁柱加固法:增设面层组合柱或钢筋混凝土扶壁柱适用于支撑大梁的墙段的抗震加固,支撑悬挑构件的墙体不符合抗震等级要求时也可在悬挑构件端部增设混凝土壁柱。增设壁柱混凝土强度应不低于C20。
三、砌体压力灌浆补强加固法:将复合水泥浆液、砂浆或化学浆液,注入砌体裂缝、欠饱满灰缝、孔洞以及疏松不实砌体,以达到恢复结构整体性,提高砌体强度和耐久性的目的。
砖墙开洞加固方法
当砌体承重墙开洞后通常采用三种加固方式:增加混凝土抱框加固、包钢加固、增加过梁
增加混凝土抱框加固:是通过新增现浇混凝土梁柱与原结构形成共同受力,以提高墙体的整体性及承载力。
包钢加固:包钢加固是通过钢板固定于混凝土梁上,通过焊接等方式进行成型固定,通过锚栓固定于加固构件基层,然后采用压力注胶形式密实,利用钢板良好的抗拉强度达到增强构件承载能力及刚度的目的。
增加过梁加固:增加过梁加固常用于新增窗口或门口,当洞口尺寸较小时可采取本方法,过梁应延伸两端墙体内250mm以上,且混凝土强度等级不低于C25。截面尺寸应根据墙体厚度及受力确定。
篇幅有限,以上只介绍常用的几种方案,您可以根据您的需要和实际情况选择适合自己的方案,如有其它技术或造价方面问题可咨询我公司,公司安排专业人员到现场勘察和测量,给您提供最适合您的设计方案和最合理的报价.
